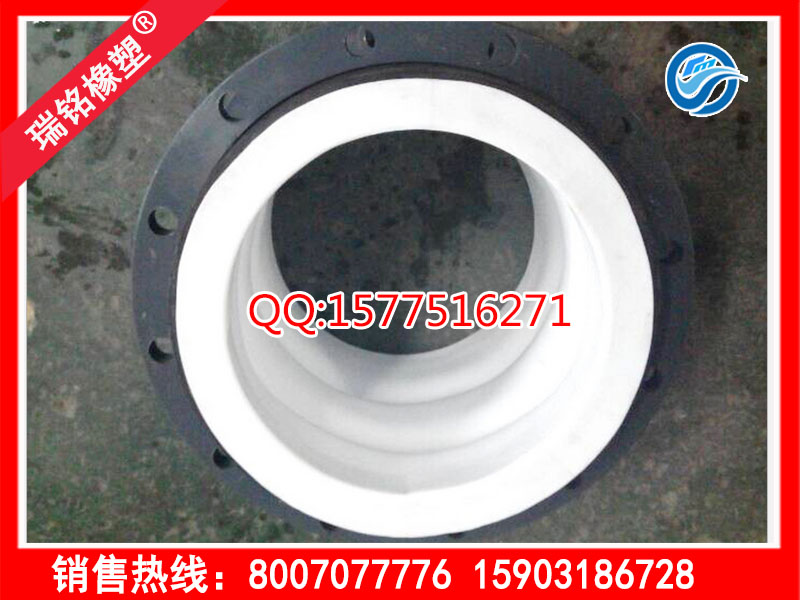

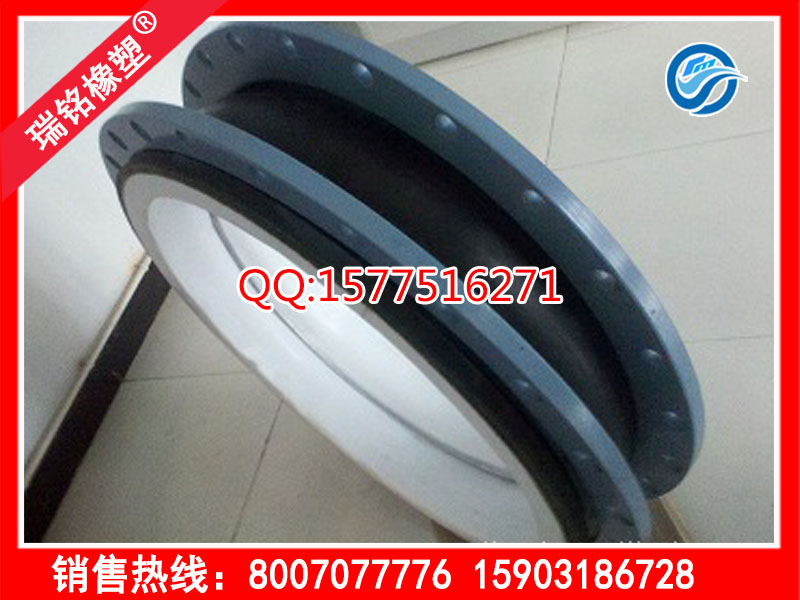

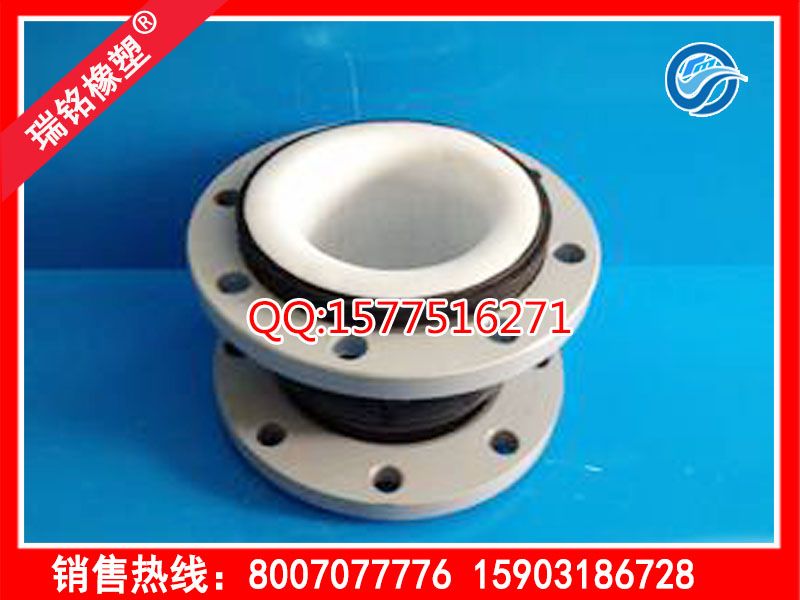

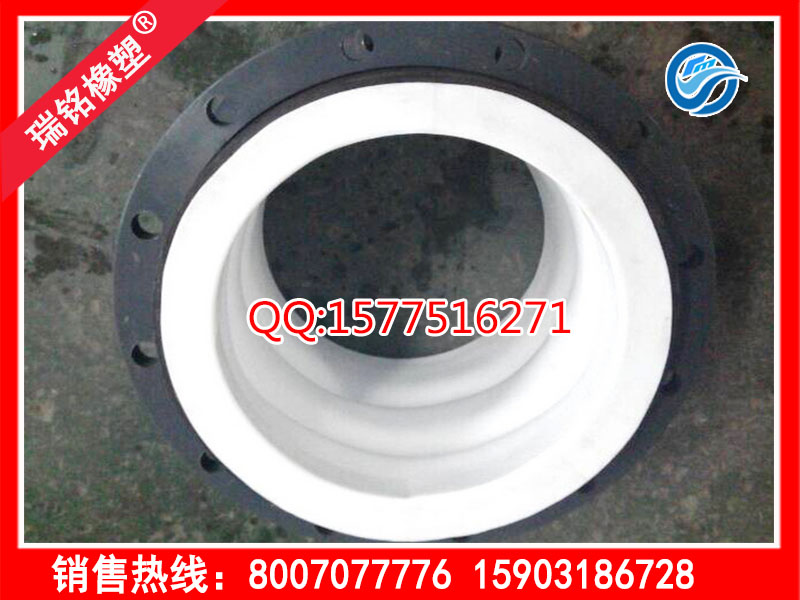

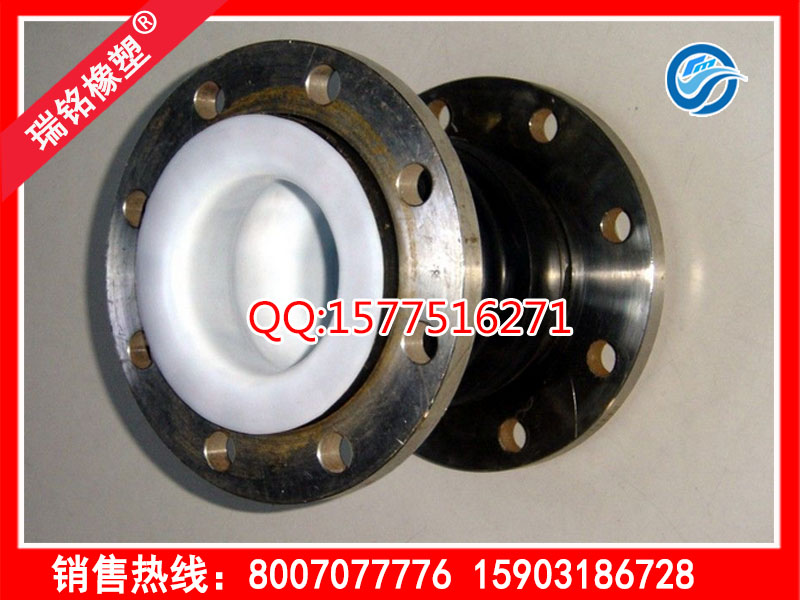

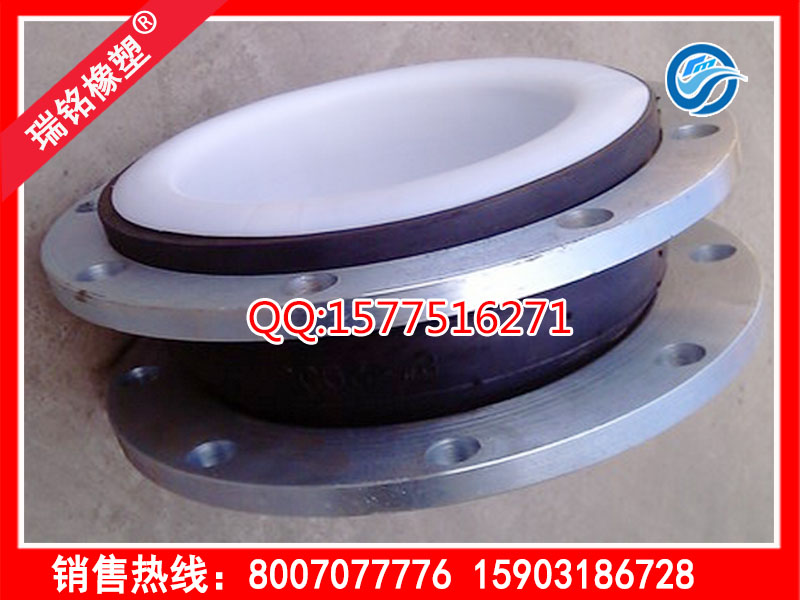

衬四氟软接头耐腐蚀橡胶软接头耐高温高压软连接衬四氟软连接

耐强酸强碱软接头 PTFE软连接

【工作温度】：-40度至80度（还可加工耐高温橡胶接头）

【产品材质】：球体为天然橡胶，法兰为碳钢，不锈钢

技术参数

公称通径DN		长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D1mm	轴向位移mm		横向位移 mm	偏转角度 a1+a2
mm	英寸	长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D1mm	伸长	压缩	横向位移 mm	偏转角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	10

注：1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。
2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。
3、DN700-DN1200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
4、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
5、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。

技术参数

公称通径DN		长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D1mm	轴向位移mm		横向位移 mm	偏转角度 a1+a2
mm	英寸	长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D1mm	伸长	压缩	横向位移 mm	偏转角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	10
